國家速滑館效果圖

北京時間5月30日，北京冬奧會标志性建築——國家速滑館部分區域實現正負零施工，國家速滑館已“破土而出”。按照計劃，今年6月底國家速滑館将完成全部地下結構施工，開始進入地上主體結構施工階段。

5月30日，國家速滑館“破土而出”

被市民親切稱爲“冰絲帶”的夢幻場館究竟長什麽樣？有哪些你不知道的亮點？

1.2萬平方米的亞洲最大冰面

國家速滑館設計高度33米，主場館建築面積約8萬平方米。據介紹，爲了在賽後實現速度滑冰、短道速滑、花樣滑冰、冰球等所有冰上運動的全覆蓋，更多地爲民衆提供更大的冰上活動空間，國家速滑館特别采用了全冰面設計，1.2萬平方米的冰面也創下了亞洲之最。

由于不同冰上運動要求的冰面溫度不同，全冰面的設計也就意味着要能對每一塊冰面實現單獨控溫，使整個場館實現‘同時運行、不同使用’。爲了減少觀衆散熱對冰面的影響，國家速滑館的設計對氣流組織進行了精心排布，讓觀衆席和冰面的溫度、濕度分區，觀衆在舒适溫度中享受比賽的同時，比賽場地的冰面溫度卻能根據冬奧會比賽的要求進行精确控制，爲運動員創造最佳成績提供場地保障。

北京建院設計師李丹介紹，大道速滑的冰面溫度可調範圍爲-6～-10.5℃，合理設計制冰系統和冰面下管道排布，冰場的室内設計溫度控制在15攝氏度左右，相對濕度40%左右，保證冰面溫度适宜、硬度均勻；制冰和澆冰所用的水采用兩級反滲透加連續電除鹽工藝，獲得純淨的水進一步提高冰面的硬度。

圖爲玻璃幕牆效果圖

3360塊幕牆玻璃拼成完美“冰絲帶”

據北京建院建築師鄭方介紹，主場館建築面積約8萬平方米的國家速滑館，設計理念來自于一個冰和速度結合的創意，沿着外牆曲面由低到高盤旋而成的“冰絲帶”，就像速度滑冰運動員高速滑動時所留下的一圈圈風馳電掣的軌迹。冰上畫痕成絲帶，22條“冰絲帶”又象征着北京2022年冬奧會。“冰絲帶”由晶瑩剔透的超白玻璃彩釉印刷，營造出輕盈飄逸的絲帶效果。

同時，絲帶本身既是幕牆鋼結構的重要部分，還能起到遮陽、節能的作用。3360塊玻璃拼接出外觀自由流暢的橢圓形曲面，而實際上，經過建築師的幾何邏輯優化，不論是向内的曲面還是向外的曲面，都采用了同一個曲率半徑，曲面玻璃闆塊不超過50%。

圖爲館内效果圖

雙曲馬鞍形索網跨度創世界體育場館之最

橢圓形的“冰絲帶”之上，是一個雙曲馬鞍形的屋面。這個屋面是目前世界上的體育館場館中，規模最大的單層雙向正交馬鞍形索網屋面，長跨約200米，短跨約130米。

據悉，國家速滑館屋面選用索網方案，主要是出于節能環保、節約材料的考量，符合綠色辦奧的要求。北京市建築設計研究院有限公司的工程師模拟了上千種不同的工況，獲得受力最優、形态最美的雙曲面結構，用鋼量僅爲傳統鋼屋面的約四分之一。

智能場館配備定位導航系統

夢幻的造型之下，國家速滑館還是一座綠色環保的智慧場館，在物聯網和大數據的技術支持下，場館中引入了全新的“BIM運維系統”和“定位導航系統”，就像是給速滑館配備了一顆精于計算的“大腦”。

除此以外，國家速滑館在設計上還融入了綠色環保的建設理念，充分利用場館制冷産生的餘熱用于運動員生活熱水、融冰池融冰、冰面維護澆冰。年節省180萬度電，同時利用無處不在的空氣能還爲3000平米場館管理用房供暖，由此每年可實現160噸二氧化碳的減排。

未來，無論是運動員還是觀衆，進入場館後，可以通過手機提供定位導航服務，匹配出到達目的地的最佳路徑。國家速滑館能容納約12000名觀衆，有了三維化的可視地圖後，第一次進入國家速滑館的觀衆不僅能迅速熟悉場館内的結構布局，還能少走冤枉路，快速到達自己的席位。同時，速滑館可以提供針對觀衆座位信息的各項服務。

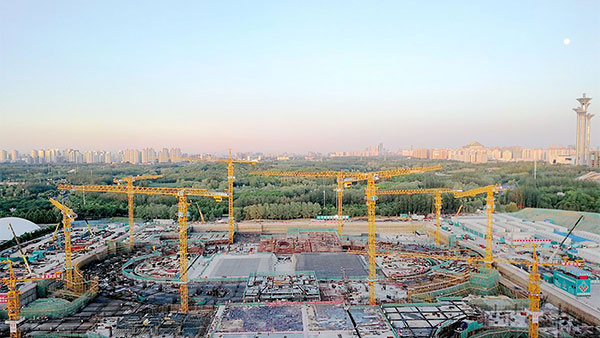

國家速滑館施工現場

今年9月“拔地而起”

何時能見到這座夢幻的國家速滑館？場館建設時間表已經出爐。

按計劃，今年6月底國家速滑館将完成全部地下結構施工，開始進入地上主體結構施工階段。

9月完成主體結構，國家速滑館将真正“拔地而起”。12月開始“編織天幕”，完成屋頂索網結構工程。

2019年6月完成幕牆建設，22條“冰絲帶”将開始在北京奧林匹克公園飛舞。

2019年10月将完成制冰工程，實現“最快的冰”。

北京市重大項目辦負責人介紹說，國家速滑館作爲北京2022年冬奧會的标志性建築，智慧化場館、集約化建設、共享化利用讓國家速滑館具有了新時代的新内涵，樹立起新的體育場館建設利用标杆。

據悉，2019年底基本完工的國家速滑館将與與雄渾的鋼結構“鳥巢”、靈動的膜結構“水立方”相得益彰，共同組成北京這座世界首個“雙奧之城”的标志性建築群。
